Холодильные камеры TELEDOOR

История компании Teledoor из немецкого города Мелле началась в 1986 году с изготовления холодильных и морозильных дверей. Предприятие развивалось благодаря интенсивному взаимодействию со своими клиентами, при этом был накоплен ценный опыт, непрерывно применяемый при производстве всего ассортимента продукции.
Продукцию Teledoor отличает высокое качество. В конструкторском отделе и на производстве применяется только новейшая техника. Таким образом создается основа для выпуска современных, ориентированных на будущее изделий.
Предприятие ставит перед собой претенциозные задачи, которые с успехом решаются, при этом применяются сложнейшие технические решения. Этим Teledoor завоевал себе устойчивое положение на глобальных рынках холодильной техники.
Сервисное обслуживание Teledoor начинается с первым телефонным звонком и не заканчивается с монтажом. Техническое сопровождение продукции силами собственных специалистов является нормой для компании.

Оборудование Teledoor



  1. Распашные двери (среднетемпературных помещений + 25оС / 0оС)
  2. КТ 8 — одностворчатые
  3. КТ 8 — двухстворчатые
  4. Распашные двери (низкотемпературных помещений +25оС / -30оС)
  5. GT 12 — одностворчатые
  6. GT 12 — двухстворчатые
  7. Среднетемпературные люки +25оС / 0оС
  8. Тип KL 8
  9. Тип GL 12
  10. Откатные ворота (средне- и низкотемпературных помещений)
  11. Тип KST 12 / GST 12 - одностворчатые - усиленное исполнение
  12. KST / GST 12 - одностворчатые
  13. Тип KSL 8 / GSL 8 - одностворчатые - легкое исполнение
  14. Тип ВSТ 8 - негерметичное исполнение
  15. Тип МК / МКЕ
  16. Тип KHR-2/80
  17. Распашные двери производственных помещений

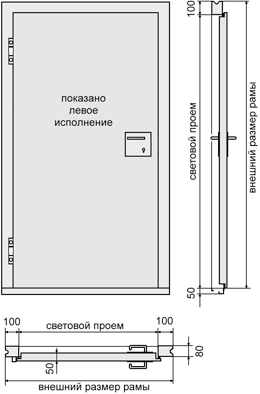

  18. Тип ВТ 6
  19. ВТ 6 - полностью металлическое исполнение
  20. Качающиеся двери производственных помещений

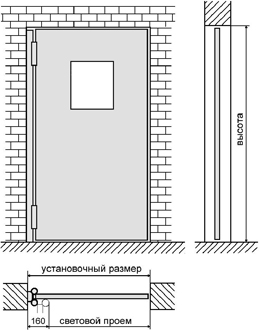

  21. Тип ВРТ 4 со смотровым окном
  22. Тип Doorlen 20, со смотровым окном

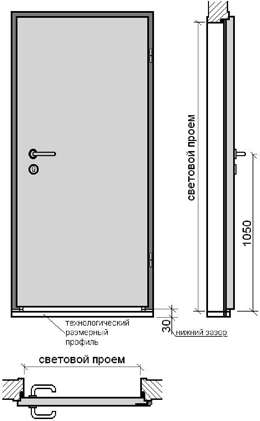

  23. Тип Softline

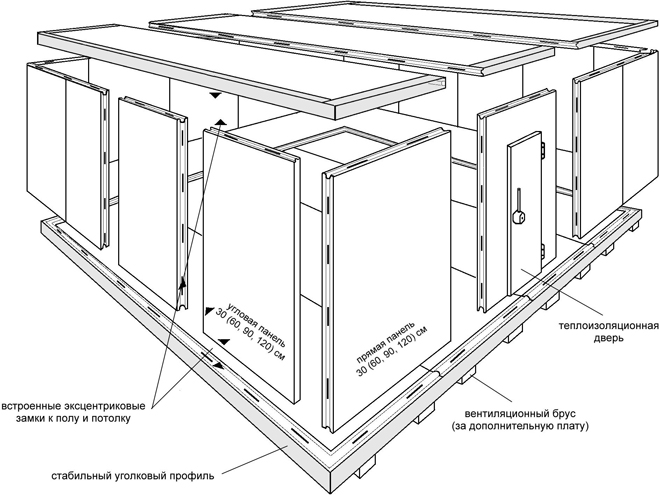

  24. Камеры
  25. Тип «ISO 80» и «ISO 100»; «ISO 120» и «ISO 160»

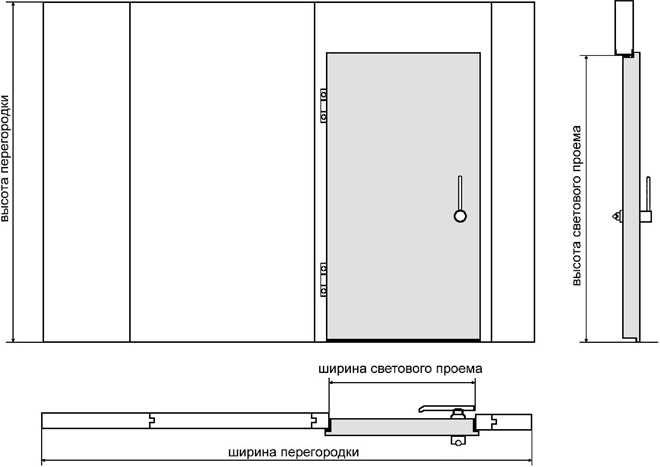

  26. Перегородки
  27. Панели
  28. Фурнитура

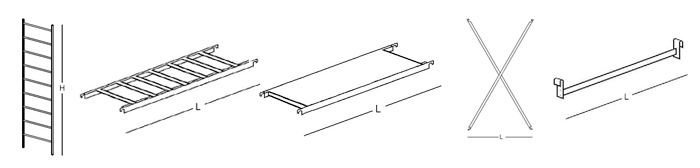

  29. Стеллажи

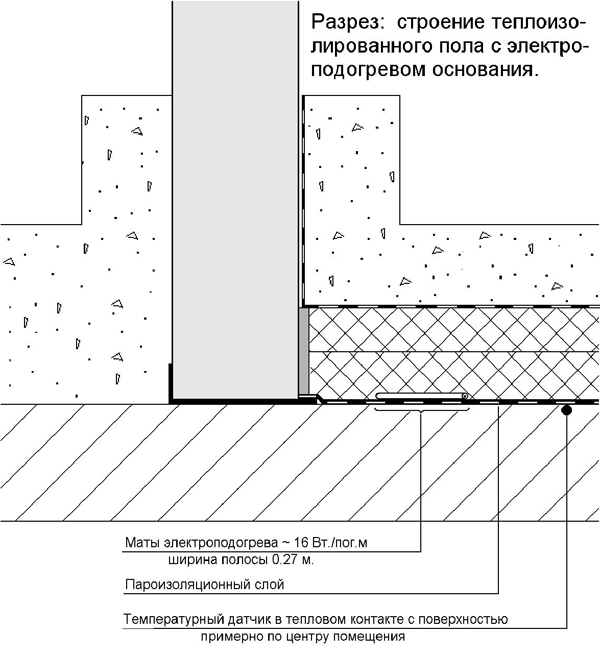

  30. Оборудование электроподогрева грунта

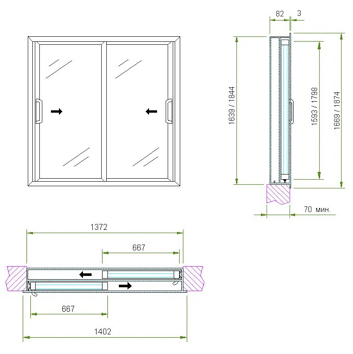

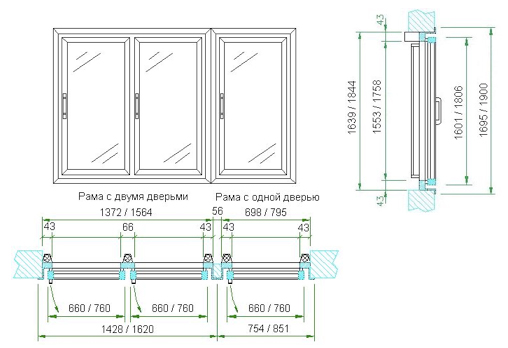

  31. Фронты SK, SG

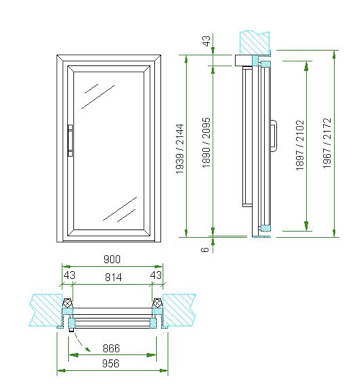

  32. Фронты WI
  33. Фронты SK, SG

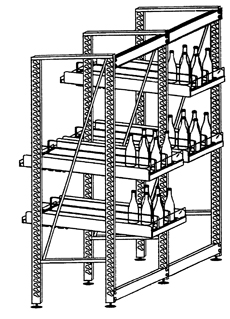

  34. Стеллажи Blackload
  35. Информация



Распашные двери (среднетемпературных помещений + 25оС / 0оС)

КТ 8 — одностворчатые

Teledoor Распашные двери одностворчатые KT 8



Полотно двери:
толщина — 8 см, с фальцами, поверхность — листовой металл, наполнитель — пенополиуретан. По периметру снабжается высокоэластичным сменным резиновым уплотнением. При ширине светового проема свыше 140 см — вертикальный шов.





Стандартная рама (тип 1):
готовая к установке жесткая рама с пенополиуретановым наполнением. Снабжена отгибаемыми «серьгами» из оцинкованной стали для крепления к проему. В стандартную комплектацию входит порог из легкого металла, который может быть установлен в уровень с существующим полом.



Рама оснащается пластиковым холодопрерывающим профилем



Фурнитура «Servo 90»:
Рычаговый запор, внешние и внутренние поверхности которого выполняются из коррозионноустойчивых материалов. Запорное устройство может замыкаться на ключ и снабжено системой аварийного открывания. Накладные петли выполнены из нержавеющей стали в комбинации с высокопрочными пластмассами.



Поверхности:

Стандартно:

  • хром-никелиевая нержавеющая сталь;
  • «пищевой»алюминий;
  • оцинкованная сталь с лаковым покрытием RAL9010.

Все поверхности оклеены защитной плёнкой, удаляемой после установки двери.

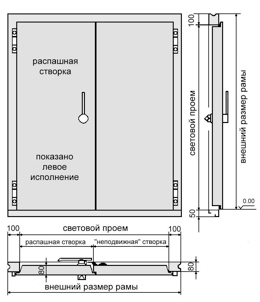

КТ 8 — двухстворчатые

Teledoor Распашные двери двухстворчатые KT 8



Полотно двери:
толщина — 8 см, с фальцами, поверхность — листовой металл, наполнитель — пенополиуретан. По периметру снабжается высокоэластичным сменным резиновым уплотнением.





Стандартная рама (тип 1):
готовая к установке жесткая рама с пенополиуретановым наполнением. Снабжена отгибаемыми «серьгами» из оцинкованной стали для крепления к проему. В стандартную комплектацию входит порог из легкого металла, который может быть установлен в уровень с существующим полом.



Рама оснащается пластиковым холодопрерывающим профилем.



Фурнитура «Servo 90»:
Рычаговый запор, внешние и внутренние поверхности которого выполняются из коррозионноустойчивых материалов. Запорное устройство может замыкаться на ключ и снабжено системой аварийного открывания. Накладные петли выполнены из нерж. стали в комбинации с высокопрочными пластмассами. Запорные тяги — нерж. сталь, рукоятка — латунь хромированная.



Поверхности:

Стандартно:

  • хром-никелиевая нержавеющая сталь;
  • «пищевой» алюминий;
  • оцинкованная сталь с лаковым покрытием RAL9010.

Все поверхности оклеены защитной плёнкой, удаляемой после установки двери.


Распашные двери (низкотемпературных помещений +25оС / -30оС)

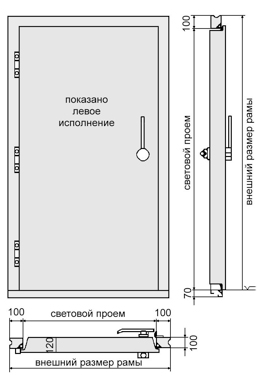

GT 12 — одностворчатые

Teledoor Распашные двери одностворчатые GT 12



Полотно двери:
толщина — 12 см, с фальцами, поверхность — листовой металл, наполнитель — пенополиуретан. По периметру снабжается высокоэластичным сменным резиновым уплотнением. При ширине светового проема свыше 132 см. — вертикальный шов.





Стандартная рама (тип 1):
готовая к установке жесткая рама с пенополиуретановым наполнением. Снабжена отгибаемыми «серьгами» из оцинкованной стали для крепления к проему. В стандартную комплектацию входит порог из легкого металла, который может быть установлен в уровень с существующим полом. Снабжена системой электроподогрева прилегающих к уплотнению поверхностей рамы и порога, с термореле от перегрева. Прямое подключение на 220 В.



Рама оснащается пластиковым холодопрерывающим профилем.



Фурнитура «Servo 90»:
Рычаговый запор, внешние и внутренние поверхности которого выполняются из коррозионноустойчивых материалов. Запорное устройство может замыкаться на ключ и снабжено системой аварийного открывания. Накладные петли выполнены из нержавеющей стали в комбинации с высокопрочными пластмассами.



Поверхности:

Стандартно:

  • хром-никелиевая нержавеющая сталь;
  • «пищевой» алюминий;
  • оцинкованная сталь с лаковым покрытием RAL9010.

Все поверхности оклеены защитной плёнкой, удаляемой после установки двери.

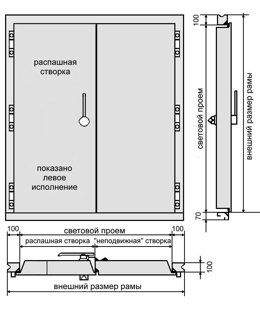

GT 12 — двухстворчатые

Teledoor Распашные двери двухстворчатые GT 12



Полотно двери:
толщина — 12 см, с фальцами, поверхность — листовой металл, наполнитель — пенополиуретан. По периметру снабжается высокоэластичным сменным резиновым уплотнением. Электроподогрев неподвижной створки в месте контакта с распашной, с термореле от перегрева. Прямое подключение на 220 В.





Стандартная рама (тип 1):
готовая к установке жесткая рама с пенополиуретановым наполнением. Снабжена отгибаемыми «серьгами» из оцинкованной стали для крепления к проему. В стандартную комплектацию входит порог из легкого металла, который может быть установлен в уровень с существующим полом. Снабжена системой электроподогрева прилегающих к уплотнению поверхностей рамы и порога, с термореле от перегрева. Прямое подключение на 220 В.



Рама оснащается пластиковым холодопрерывающим профилем.



Фурнитура «Servo 90»:
Рычаговый запор, внешние и внутренние поверхности которого выполняются из коррозионноустойчивых материалов. Запорное устройство может замыкаться на ключ и снабжено системой аварийного открывания. Накладные петли выполнены из нержавеющей стали в комбинации с высокопрочными пластмассами. Запорные тяги — нерж. сталь, рукоятка — латунь хромированная.



Поверхности:

Стандартно:

  • хром-никелиевая нержавеющая сталь;
  • «пищевой» алюминий;
  • оцинкованная сталь с лаковым покрытием RAL9010.

Все поверхности оклеены защитной плёнкой, удаляемой после установки двери.


Среднетемпературные люки +25оС / 0оС

Тип KL 8

TELEDOOR Среднетемпературные люки KL 8



Полотно люка:
толщина — 8 см, с фальцами, наполнитель — пенополиуретан. По периметру высокоэластичное сменное резиновое уплотнение.





Рама:
готовая к установке рама с пенополиуретановым наполнением. Снабжена отгибаемыми «серьгами» из оцинкованной стали для крепления к проёму.





Фурнитура «Servo 90»:
При размерах светового проёма по высоте более 80 см — рычаговый запор, внешние и внутренние поверхности из коррозионноустойчивых материалов, возможно закрывание на ключ, снабжён системой аварийного открывания. Накладные петли выполнены из нержавеющей стали в комбинации с высокопрочными пластмассами. При размерах светового проёма по высоте до 80 см — упрощённое запорное устройство без системы аварийного открывания.





Поверхности:
Стандартно:



  • хром-никелиевая нержавеющая сталь;
  • «пищевой» алюминий;
  • оцинкованная сталь с покрытием RAL 9010.

Все поверхности оклеены защитной плёнкой, удаляемой после установки люка.

Нестандартные исполнения:

  • Дополнительная накладная рама для монтажа в стену из сэндвич-панелей
  • Нестандартный цвет, типа RAL 9002, 7035
  • Усиленное покрытие толщиной 150 mm
  • Подогрев блочной рамы
  • Клапан выравнивания давления в полотне люка
  • Внутреннее открывание, система аварийного выхода со стороны петель
Световой проем, см Установочный размер, см
50 x 40 70 x 60
50 x 50 70 x 70
50 x 60 70 x 80
50 x 70 70 x 90
60 x 40 80 x 60
60 x 50 80 x 70
60 x 60 80 x 80
60 x 70 80 x 90
60 x 80 80 x 100
70 x 50 90 x 70
70 x 60 90 x 80
70 x 70 90 x 90
70 x 80 90 x 100
70 x 90 90 x 110
80 x 60 100 x 80
80 x 70 100 x 90
80 x 80 100 x 100
80 x 90 100 x 110
80 x 100 100 x 120
90 x 70 110 x 90
90 x 80 110 x 100
90 x 90 110 x 110
90 x 100 110 x 120
90 x 110 110 x 130
100 x 80 120 x 100
100 x 90 120 x 110
100 x 100 120 x 120


Тип GL 12

TELEDOOR Среднетемпературные люки GL 12



Полотно люка:
толщина — 12 см, с фальцами, наполнитель — пенополиуретан. По периметру высокоэластичное сменное резиновое уплотнение.





Рама:
готовая к установке рама с пенополиуретановым наполнением. Снабжена отгибаемыми «серьгами» из оцинкованной стали для крепления к проёму. Комплектуется системой электроподогрева, прямое подключение на 220 В.





Фурнитура «Servo 90»:
При размерах светового проёма по высоте более 80 см — рычаговый запор, внешние и внутренние поверхности из коррозионноустойчивых материалов, возможно закрывание на ключ, снабжён системой аварийного открывания. Накладные петли выполнены из нержавеющей стали в комбинации с высокопрочными пластмассами. При размерах светового проёма по высоте до 80 см — упрощённое запорное устройство без системы аварийного открывания.



Поверхности:

Стандартно:

  • хром-никелиевая нержавеющая сталь;
  • «пищевой» алюминий;
  • оцинкованная сталь с покрытием RAL 9010.

Все поверхности оклеены защитной плёнкой, удаляемой после установки люка.

Возможны опции:

  • Дополнительная накладная рама для монтажа в стену из сэндвич-панелей
  • Нестандартный цвет, типа RAL 9002, 7035
  • Усиленное покрытие толщиной 150 mm
  • Клапан выравнивания давления в полотне люка
  • Внутреннее открывание, система аварийного выхода со стороны петель
  • Исполнение для «шоковой» заморозки +25оС/-50оС, толщина изоляции 16 см

Откатные ворота (средне- и низкотемпературных помещений)

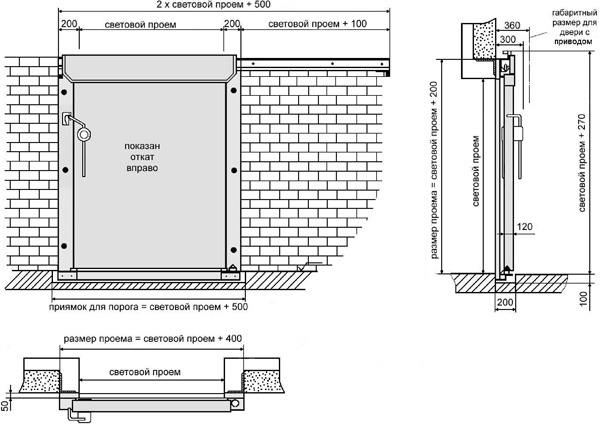

Тип KST 12 / GST 12 - одностворчатые - усиленное исполнение

TELEDOOR Откатные ворота одностворчатые усиленные KST 12 GST 12



Полотно ворот:
Стабильная сэндвич - конструкция с пенополиуретановым наполнением, плотность 50 кг/м3. Выполняется без мостиков холода как единый конструктивный элемент. Толщина 12 см. По периметру высокоэластичное сменное резиновое уплотнение.



Рама:
Плоская накладная рама. Металлопластиковая конструкция с пенополиуретановым наполнением. Порог из лёгкого металла устанавливается в уровень с существующим полом. При низкотемпературном исполнении встроенный электроподогрев рамы и порога, с термореле от перегрева. Прямое подключение на 220V.



Фурнитура:
Специальный профиль направляющей, при котором герметизация достигается автоматически, под действием собственного веса полотна. Ворота могут быть легко открыты одной рукой снаружи и изнутри. Все детали запорного устройства выполнены из высокопрочных, коррозионноустойчивых материалов. Стандартным образом личинка для замыкания на ключ.



Поверхности:

Стандартно:

  • хром-никелиевая нержавеющая сталь;
  • «пищевой» алюминий;
  • оцинкованная сталь с лаковым покрытием RAL9010.



Все поверхности оклеены защитной плёнкой, удаляемой после установки двери.

Полотно ворот и рама не содержат деревянных деталей!



KST / GST 12 - одностворчатые


Световой проем, см Установочный размер, см
100 х 200 140 х 220
110 х 200 150 х 220
120 х 200 160 х 220
130 х 200 170 х 220
140 х 200 180 х 220
150 х 200 190 х 220
160 х 200 200 х 220
170 х 200 210 х 220
180 х 200 220 х 220
190 х 200 230 х 220
200 х 200 240 х 220
210 х 200 250 х 220
220 х 200 260 х 220
230 х 200 270 х 220
240 х 200 280 х 220
250 х 200 290 х 220
260 х 200 300 х 220
270 х 200 310 х 220
280 х 200 320 х 220
290 х 200 330 х 220
300 х 200 340 х 220


Внимание: Двери для наружного применения из легкого металла и нержавеющей стали - по запросу (опасность образования воздушных пузырей из-за прямого солнечного света).

Нестандартное исполнение

  • Увеличение светового проема
  • Уличные двери из нержавеющей стали
  • Усиление изоляции до 160 мм
  • Дополнительная рама для монтажа в стену из сэндвич-панелей
  • Дополнительная рама для установки двухстворчатой ПВХ занавеси
  • Дополнительная рама для установки ленточной ПВХ занавеси

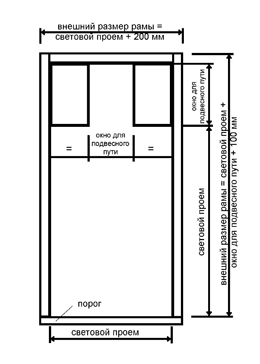

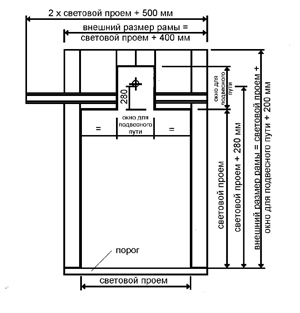

  • Проем для подвесного пути
    а) откидывающая дуга для откидного участка пути, нерж. сталь
    б) откидывающая пластина из нерж. стали либо 10 мм пластина из полиамида для откидного участка пути
    в) безразрывный подвесной путь (спец. рама с разрывной шиной):
    - нерж. сталь
    - легкий металл или оцинкованная стал
  • Толщина металла 1,5 мм - наценка на дверь из нерж. стали
  • Нестандартный цвет, типа RAL 9002, 7035
  • Усиленное покрытие толщиной 150 mm
  • Электропривод с устройствами автоматики. Двигатель 380В/50Гц, скорость открывания 0,4 м/сек. Все устройства управления 24В. Поставка комплектно с дистанционными выключателями и реле времени, позволяющим закрывать ворота после регулируемого временного промежутка. Ворота с автоматикой могут быть легко открыты руками
  • Аварийный контакт на задней кромке ворот
  • Тросовый выключатель, 1 шт.
  • Устройство дистанционного радиоуправления, комплектуется одним передатчиком
  • Автоматика для «внутренних» ворот
  • Противопожарное исполнение Т 30 (без сертификата) – наценка на дверь из нерж. стали
  • Внутреннее открывание, устройство аварийного выхода со стороны шины
  • Двухстворчатое исполнение
  • Защитная конструкция, горизонтальная, оцинкованная сталь
  • Защитная конструкция, горизонтальная, нерж. сталь
  • Защитная конструкция, вертикальная, оцинкованная сталь
  • Защитная конструкция, вертикальная, нерж. сталь
  • Наклонный козырек над направляющей шиной
  • Защитные пластины толщиной 10 мм из белого ПЭ с фаской по краям
  • Монтаж

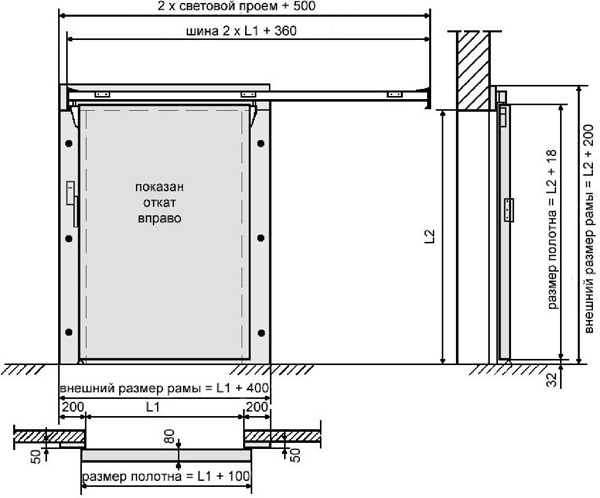

Тип KSL 8 / GSL 8 - одностворчатые - легкое исполнение

TELEDOOR Откатные ворота одностворчатые KSL 8 GSL 8



Полотно ворот:
Стабильная сэндвич - конструкция с пенополиуретановым наполнением, плотность 50 кг/м3. Выполняется без мостиков холода как единый конструктивный элемент. Толщина 8 см. По периметру высокоэластичное сменное резиновое.



Фурнитура:

  • легкое запорное устройство, из высокопрочных,
  • коррозионноустойчивых материалов.

Стандартным образом личинка для замыкания на ключ.

Рама:

Плоская накладная рама 200 х 50 мм. При низкотемпературном исполнении встроенный электроподогрев рамы и порога, с термореле от перегрева. Прямое подключение на 220В.

Поверхности:

  • Стандартно: хром-никелиевая нержавеющая сталь;
  • «пищевой» алюминий; оцинкованная сталь с лаковым покрытием RAL9010.

Все поверхности оклеены защитной плёнкой, удаляемой после установки двери.

Нестандартное исполнение

  • Увеличение светового проема по высоте
  • Уличные двери из нержавеющей стали
  • Дополнительная накладная рама
  • Дополнительный внутренний профиль из нержавеющей стали, 2 мм
  • Автоматикапо запросу
  • Толщина металла 1,5 мм - наценка на дверь из нерж. Стали
  • Нестандартный цвет, типа RAL 9002, 7035
  • Усиленное покрытие толщиной 150мм
  • Монтаж по запросу
Световой проем, см Установочный размер, см
80 х 200 120 х 220
90 х 200 130 х 220
100 х 200 140 х 220
110 х 200 150 х 220
120 х 200 160 х 220
130 х 200 170 х 220
140 х 200 180 х 220

Внимание: Двери для наружного применения из легкого металла и нержавеющей стали - по запросу (опасность образования воздушных пузырей из-за прямого солнечного света).

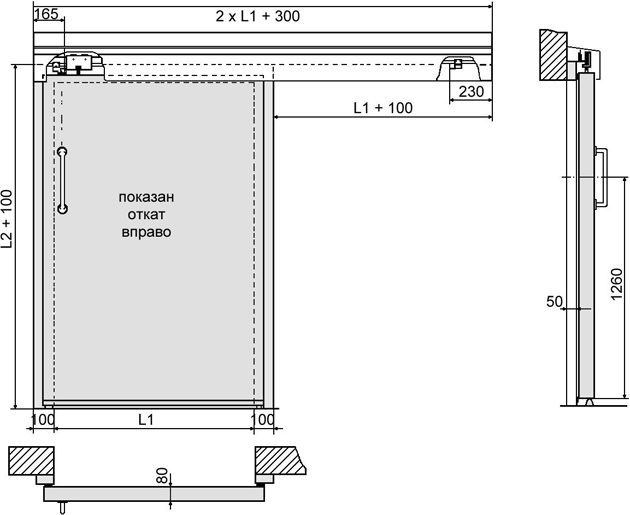

Тип ВSТ 8 - негерметичное исполнение

TELEDOOR Откатные ворота одностворчатые BST 8

Полотно ворот:

Стабильная сэндвич - конструкция с пенополиуретановым наполнением, плотность 50 кг/м3. Выполняется без мостиков холода как единый конструктивный элемент. Толщина 8 см. По периметру высокоэластичное сменное резиновое уплотнение.

Фурнитура: легкое запорное устройство, из высокопрочных, коррозионноустойчивых материалов. Стандартным образом без личинки для замыкания на ключ.

Рама: плоская накладная рама 100 х 50 мм, с пенополиуретановым наполнение, плотность ~ 50 кг/м3.

Поверхности:

Стандартно:

  • хром-никелиевая нержавеющая сталь;
  • «пищевой» алюминий;
  • оцинкованная сталь с лаковым покрытием RAL9010.

Все поверхности оклеены защитной плёнкой, удаляемой после установки двери.

Нестандартное исполнение:

  • Увеличение светового проема по высоте за каждые начатые 10 см
  • Уличные двери из нержавеющей стали
  • Дополнительная накладная рама
  • Личинка для замыкания на ключ
  • Автоматика
  • Толщина металла 1,5 мм - наценка на дверь из нерж. стали
  • Нестандартный цвет, типа RAL 9002, 7035
  • Усиленное покрытие толщиной 150мм
  • Монтаж (по запросу)
Световой проем, см
80 х 200
90 х 200
100 х 200
110 х 200
120 х 200
130 х 200
140 х 200
150 х 200

Внимание: Двери для наружного применения из легкого металла и нержавеющей стали - по запросу (опасность образования воздушных пузырей из-за прямого солнечного света).

Тип МК / МКЕ

TELEDOOR Откатные ворота MK MKE



МК
Среднетяжёлая занавесь, предназначена для прохода персонала, допускается проезд лёгких погрузчиков. Полотна крепятся к раме без использования болтовых соединений, посредством двухстороннего жесткого канта на их краях. Возможность легкой замены изношенных полотен. Компактный возвратный механизм.





Исполнение:
Возвратный механизм: двухстороннего действия, легко регулируемая сила закрывания, возможность юстировки полотен по центру. Прикрывающие пружины встроены в раму полотен. Все металлические детали из  оцинкованной стали. Угол открытия 2 х 90о; для установочной рамы 60  мм возможно 120о.
Рама полотен: стальной профиль, рассчитан на внезапные динамические нагрузки (удары).
Установочная рама: Стальной оцинкованный профиль 80 х 10 мм. Без отверстий для крепления в строительных конструкциях.
Защита от коррозии: все металлические детали оцинкованы.





МКЕ
Среднетяжелая занавесь с рамой полотен из нерж. стали. Для эксплуатации на производстве,  где предъявляются особые требования к  соблюдению санитарных норм, оптимальна для больниц, фармакологии и пищепереработки. Полотна крепятся к раме без использования болтовых соединений, посредством  двухстороннего жесткого канта на их краях. Возможность легкой замены изношенных полотен.





Исполнение:
Возвратный механизм: двустороннего действия, встроен в  раму полотен. Возможна  юстировка полотен по центру.
Рама полотен: не имеет острых кромок и углов, выполняется из нерж. стали,  с матовой шлифовкой.
Установочная рама:  стабильный профиль нерж. стали 60 х 6 мм,  поставляется комплектно с рамой полотен.
Защита от коррозии: все детали занавеси из хром-никелиевой нерж. стали.





Нестандартное исполнение:

  • Увеличение высоты за каждые начатые 10 см
  • Нерж. U-рама, состоит из 3-х частей (для установки в сэндвич-стену) для МК
    - одностворчатые
    - двухстворчатые
  • Крепежные отверстия в раме
  • Защитные конструкции для полотен и опорных подшипников
  • ПВХ типа «К» до - 40оС
  • Двухсторонние усилительные пластины из прозрачного
  • ПВХ толщиной:
  • 2 мм
  • 3 мм
  • 5 мм
Внешний размер по раме, см Эффективный размер прохода, см
Одностворчатые
80 х 200 70 х 200
90 х 200 80 х 200
100 х 200 90 х 200
110 х 200 100 х 200
120 х 200 110 х 200
Двухстворчатые
130 х 200 110 х 200
140 х 200 120 х 200
150 х 200 130 х 200
160 х 200 140 х 200
170 х 200 150 х 200
180 х 200 160 х 200
190 х 200 170 х 200
200 х 200 180 х 200
210 х 200 190 х 200
220 х 200 200 х 200
230 х 200 210 х 200
240 х 200 220 х 200
250 х 200 230 х 200

Тип KHR-2 / 80

TELEDOOR Ленточная занавесь KHR-2 80



Ленточные занавеси являются наиболее простым и экономичным решением, если речь идёт о промежуточной изоляции дверного проёма. Они могут предохранять от сквозняков, шума, холода, тепла, дыма и пыли и т.д.  Кроме этого позволяют существенно сокращать потери энергии на охлаждение.
Занавеси ТЕЛЕДООР являются герметизирующим приспособлением и гарантируют необходимую безопасность при перемещении сквозь них.



  1. Занавесь герметизирует проем от балки до пола посредством перекрывающихся полос ПВХ.
  2. Отдельные полосы,  являясь мягкими и гибкими, не могут травмировать водителя погрузчика либо  повредить груз.
  3. Для занавесей используется  прозрачный материал. Вы можете видеть и Вас могут увидеть, таким образом вероятность травматизма сведена к абсолютному минимуму.



Фурнитура:
каждая полоса закреплена на отдельных шарнирах, которые могут свободно качаться на неподвижной оси. Перекрытие отдельных полос составляет 90 мм. Все металлические детали - оцинкованная сталь.
Альтернативные способы крепления: «С» - сдвигаемые к одной стороне полосы; «Е» - жёсткое закрепление полос к балке.





Исполнение:
Материал полос: стандартным образом - прозрачный ПВХ, температурный диапазон применения от -200оС до +600оС. Тип «К» от  -400оС до +400оС. Края отдельных полос закруглены. Для толщины материала 3 мм - крайние полосы завесы красные.




Распашные двери производственных помещений

Тип ВТ 6

TELEDOOR Распашная дверь BT 6



Полотно двери:
толщина - 6 см, с фальцами, поверхность  - листовой металл, наполнитель - пенополиуретан. По периметру снабжается высокоэластичным сменным резиновым уплотнением.





Стандартная рама (тип 1):
готовая к установке жесткая рама с пенополиуретановым наполнением. Снабжена отгибаемыми «серьгами» из оцинкованной стали для крепления к проему. В стандартную комплектацию входит порог из легкого металла, который может быть установлен в уровень с существующим полом.





Уголковая рама:
в сборе с порогом, 70 х 70 х 7 мм, изготавливается из хром-никелиевой нерж. стали толщиной 1,5 мм,  снабжена отгибаемыми «серьгами».





Двойная уголковая рама:
75 х 75 мм. Материал - хром-никелиевая нерж. сталь толщиной 2 мм,  изготавливается по заказу для любой толщины стены.





Фурнитура:
Врезной замок с засовом из нерж. стали, личинка для замыкания на ключ, двусторонняя ручка нажимного действия. Накладные петли выполнены из нерж. стали в комбинации с высокопрочными пластмассами.



Поверхности:

Стандартно:

  • хром-никелиевая нержавеющая сталь;
  • «пищевой» алюминий;
  • оцинкованная сталь с лаковым покрытием RAL9010.

Все поверхности оклеены защитной плёнкой, удаляемой после установки  двери.



U-рама:
Для стен из сэндвич-панелей, выполнена из  1,5 мм хром-никелиевой нерж. стали в соответствии с толщиной изоляции.





Трубчатая рама:
Хром-никелиевая нерж. сталь 80 х 100 х 3 мм



ВТ 6 - полностью металлическое исполнение

Световой проем, см Установочный размер, см
Одностворчатые
70 х 200 90 х 210
80 х 200 100 х 210
90 х 200 110 х 210
100 х 200 120 х 210
110 х 200 130 х 210
120 х 200 140 х 210
130 х 200 150 х 210
140 х 200 160 х 210
Двухстворчатые
120 х 200 140 х 210
130 х 200 150 х 210
140 х 200 160 х 210
150 х 200 170 х 210
160 х 200 180 х 210
170 х 200 190 х 210
180 х 200 200 х 210
190 х 200 210 х 210
200 х 200 220 х 210
210 х 200 230 х 210
220 х 200 240 х 210
230 х 200 250 х 210
240 х 200 260 х 210
250 х 200 270 х 210

Внимание: Двери для наружного применения из легкого металла и нержавеющей стали - по запросу (опасность образования воздушных пузырей из-за прямого солнечного света).

Нестандартное исполнение:

  • Нестандартный цвет, типа RAL 9002, 7032
  • Усиленное покрытие толщиной 150 m защитный профиль 20 х 100 мм из белого ПЭ с фаской по краям
  • Защитные пластины толщиной 10 мм из белого ПЭ с фаской по краям
  • Смотровое окно с противоударным остеклением 40 х 60 см
  • Смотровое окно с двойным остеклением 40 х 60 см
  • Противопожарное исполнение Т 30 (без сертификата)
  • Полотно двери и рама из нерж. стали 1,2 мм
  • Гидравлический прикрыватель двери
  • Порог из нержавеющей стали
  • Уголковая рама типа А из нерж. стали 75 х 75 мм - наценка на дверь из нерж. стали
  • Увеличение светового проема по высоте
  • Уличные двери из нержавеющей стали
  • Замок для влажных помещений, механизм из нерж. стали, корпус -латунь
  • Крепежное отверстие в торцевой части стандартной рамы
  • Окно для подвесного пути, изолируется двойным разрезным резиновым фартуком.
  • Размер отверстия 40 х 40см.
    1. Нерж. сталь
    2. Легкий металл либо оцинкованная сталь
  • Съемная полоса 80 х 8 мм из нерж. стали в верхней части рамы
  • Трубчатая рама из профиля нерж. стали 100 х 80 х 3 мм с ППУ наполнением - наценка на дверь из нерж. стали
  • Толщина металла 1,5 мм - наценка на дверь из нерж. стали
  • Уголковая рама из нерж. стали 70х 70 х 7 мм - наценка на дверь из нерж. стали
  • U-рама из нерж. стали для монтажа в стену из сэндвич-панелей
  • Дополнительная накладная рама для монтажа в стену из сэндвич-панелей
  • Плоская рама 100 х 50 мм, без холодопрерывающего профиля
  • Двойная уголковая рама типа А из нерж. стали для монтажа в кладку - наценка на дверь из нерж. стали
  • Двойная уголковая рама типа В из нерж. стали для монтажа в кладку - наценка на дверь из нерж.стали
  • Уголковая рама типа В из нерж.стали 75 х 75 мм - наценка на дверь из нерж. стали
  • Монтаж

Качающиеся двери производственных помещений

Тип ВРТ 4 со смотровым окном

TELEDOOR Качающаяся дверь со смотровым окном BPT 4



Полотно двери:
толщина - 4 см, поверхность  - листовой металл, наполнитель - пенополиуретан. По краю полотна крепится  сменный резиновый профиль. Встроенное смотровое окно 40 х 60 см с противоударным остеклением.





Стандартная рама:
готовый к установке стальной профиль для закрепления в несущей стене, комплектуется набором крепежа.





Фурнитура:
Возвратный механизм двустороннего действия, петли из нержавеющей стали. Регулируемая сила прикрывания.



Поверхности:

Стандартно:

  • хром-никелиевая нержавеющая сталь;
  • "пищевой" алюминий;
  • оцинкованная сталь с лаковым покрытием RAL9010.

Все поверхности оклеены защитной плёнкой, удаляемой после установки  двери.



Внешний размер рамы, см Эффективный размер прохода, см
Одностворчатые с одним окном
86 х 200 70 х 200
96 х 200 80 х 200
106 х 200 90 х 200
116 х 200 100 х 200
126 х 200 110 х 200
136 х 200 120 х 200
Двухстворчатые с одним окном
150 х 200 120 х 200
160 х 200 130 х 200
170 х 200 140 х 200
180 х 200 150 х 200
190 х 200 160 х 200
200 х 200 170 х 200
210 х 200 180 х 200
220 х 200 190 х 200
230 х 200 200 х 200
240 х 200 210 х 200
250 х 200 220 х 200
260 х 200 230 х 200

Нестандартное исполнение:

  • Увеличение светового проема по высоте за каждые начатые 10 см
  • Блочная рама с пенополиуретановым наполнением, тип поверхности как полотно двери
  • Окно для подвесного пути, изолируется двойным разрезным резиновым фартуком. Размер отверстия 40 х 40 см.
    1. Нерж. сталь
    2. Легкий металл либо оцинкованная сталь
  • Толщина металла 1,5 мм - наценка на дверь из нерж. стали
  • Нестандартного цвет, типа RAL 9002, 7032
  • Усиленное покрытие толщиной 150 ?m
  • Защитный профиль 20 х 100 мм из белого ПЭ с фас- кой по краям
  • Защитные пластины толщиной 10 мм из белого ПЭ с фаской по краям
  • Рукоятка из нержавеющей стали, длина 300 мм
  • Встроенный засов с ли чинкой для замыкания на ключ
  • Дополнительное смотровое окно для двухстворчатых дверей 40 х 60 см
  • U-рама из нерж. стали для монтажа в стену из сэндвич-панелей - наценка на дверь из нерж. стали
  • Двойная уголковая рама типа А из нерж. стали для монтажа в кладку - наценка на дверь из нерж. стали
  • Фиксатор нижний
  • Монтаж

Тип Doorlen 20, со смотровым окном

TELEDOOR Дверь со смотровым окном Doorlen 20



Полотно двери:
материал - полиэтилен, толщина 15 мм, гладкая легко очищаемая поверхность, выдерживает сильные динамические нагрузки (удары), но непригодна для проезда погрузчиков. Встроенное пластиковое смотровое окно 40 х 60 см.





Рама:
Готовый к установке стальной профиль для закрепления к несущей стене, комплектуется набором крепёжных материалов.





Фурнитура:
Возвратный механизм двустороннего действия. Регулируемая сила возврата.





Стандартный цвет:
Белый



Нестандартное исполнение

  • Рамы нестандартных размеров и исполнений по запросу
  • Фиксируемое приспособление встроено в возвратный механизм, предназначено для фиксации створки воткрытом положении

Тип Softline

TELEDOOR Дверь Softline

TELEDOOR Дверь Softline



Полотно двери:
толщина – 40 мм, с фальцами
поверхность – листовой металл, наполнитель – пенополиуретан (не содержит фреонов). Хромированные петли из нержавеющей стали. Без нижнего уплотнения.





Рама:
уголковая, либо другие рамы из нержавеющей либо из оцинкованной, окрашенной стали.





Фурнитура:
Врезной замок с засовом из нерж. стали, личинка для замыкания на ключ, двухсторонняя ручка нажимного действия из нерж. стали.





Поверхности:
Стандартно:



  • хром-никелиевая нержавеющая сталь с круговой матовой либо полосовой шлифовкой;
  • оцинкованная сталь с лаковым покрытием RAL 9010.

 Все поверхности оклеены защитной фольгой, удаляемой после установки двери.


Камеры

Тип «ISO 80» и «ISO 100»; «ISO 120» и «ISO 160»

TELEDOOR Камера ISO 80 ISO 100 ISO 120 ISO 160

Быстромонтируемые сборные средне- и низкотемпературные камеры фирмы Teledoor из пенополиуретановых сэндвич-панелей. Монтаж осуществляется без специального инструмента, изнутри камеры, что позволяет оптимально использовать объем помещений.



Изоляция:
Пенополиуретан, плотность: ~42 кг/м3.
Коэффициент теплопроводности:
ISO 80 - 0,31 Вт/м2К; ISO 100  - 0,25  Вт/м2К;
ISO 120 - 0,21 Вт/м2К; ISO 160 - 0,16 Вт/м2К;



Поверхность:
снаружи и изнутри оцинкованная сталь с белым лаковым покрытием, оклеена защитной фольгой, удаляемой после монтажа.



Стыки:
Стыки элементов выполнены без металлических соединений (без мостиков холода), на боковых поверхностях элементов -  специальный профиль шпонки или паза, дополнительно с внутренней и внешней стороны - эластичная уплотнительная полоса, для ISO 160 - двойной профиль шпонка-паз.



Соединения:
все элементы соединяются при помощи встроенных эксцентриковых крючковых замков, корпус и механизм которых выполняется из стабильных корозионноустойчивых материалов.



Пол:
внутренняя поверхность пола с пластиковым антискользящим покрытием.
Допустимая нагрузка на колесо: ~ 1000 Н.
Допустимое давление: ~ 20 кН/м2 (2000 кг/м2).



Дверь:
световой проём 80 х 180 см, 90 х 190 см или 100 х 200 см, правая или левая по желанию заказчика. Запорное устройство рычагового типа со встроенной системой аварийного выхода, предотвращающей запирание персонала внутри камеры. В низкотемпературных камерах с толщиной изоляции 120 мм и 160 мм коробка двери и порог снабжены электронагревательными элементами, кроме того камера оснащается клапаном выравнивания давления.



Размеры:
Минимальный размер камеры 120 х 120 см. Возможны увеличения размеров с шагом 30 см. Стандартные высоты камер 210, 240, 270 см. Высота камеры может изменяться с шагом 7,5 см.



Перегородки

TELEDOOR Перегородка



Исполнение:
Самонесущие сэндвич-элементы. Перегородки выполняются с большой точностью согласно заданных размеров. Люки и двери устанавливаются в заводских условиях без дополнительных рамных конструкций.



Соединения:
Отдельные элементы соединяются при помощи эксцентриковых крючковых замков.



Изоляция:
Пенополиуретан, плотность ~ 42 кг/м3. Общая цена может быть получена путём суммирования цены перегородки с ценами дверей, окон и/или люков.



  • Толщина изоляции
  • Поверхность с двух сторон оцинков. сталь с белым покрытием
  • Поверхность с двух сторон легкий металл с круговой шлифовкой
  • Поверхность с двух сторон нерж. сталь с круговой шлифовкой
  • Половые панели с антискользящим покрытием типа В
  • Без крепежа, для ширины панели 120 см

Нестандартное исполнение:

  • Усиленное лаковое покрытие толщиной 150 μm
  • Теплоизоляционные окна, размер ~ 90 х 90см
  • неоткрывающиеся (с нерж. рамой)
  • Шпонко-пазочное соединение с эксцентриковыми замками стена/пол, стена/потолок и угловое соединение.
  • открывающиеся / откидывающиеся окна
  • Ширина панели 90 см
  • Ширина панели 60 см
  • Ширина панели 30 см

Панели



При помощи изоляционных сэндвич-панелей могут быть рационально и экономично построены средне- и низкотемпературные хранилища любого объёма.
Полная заводская готовность отдельных компонентов позволяет сильно сократить время и стоимость монтажа.



Изоляция
Жёсткая полиуретановая пена, ~ 40 кг/м3. Исполнение без фтор- хлор- углеводородных соединений (FCKW - frei). Материал на ~ 95% - закрыто ячеистый по классификации DIN 4102 класс В1 – трудновоспламеняемый.



Поверхности
Стандартное исполнение – с двух сторон оцинкованная окрашенная сталь 0.6 мм, с покрытием полиэстерным лаком 25 мкм, цвет RAL 9010 – белый, либо RAL 9001, RAL 9002, RAL 9006. Поверхности оклеены защитной плёнкой для перевозки и монтажа.



TELEDOOR Панель

Фурнитура



Алюминиевый уголок, длина 6,0 м 40 х 40 х 2 мм, закруглённый.

Алюминиевый уголок, длина 3,0 м 50 х 50 х 2 мм, закруглённый т.

Потолочный подвес, состоит из алюминиевого Т-профиля 60 х 100 х 4 мм, с подвесными шпильками из нерж. стали с левой резьбой М 10, длина 6,0 м. Стяжная втулка М 10 х 80.

Половое покрытие тип В 100 с антискользящей накаткой, 1250 х 2500 х 12 мм.





Описание Размер А

TELEDOOR Фурнитура

Половой U-профиль из оцинкованной стали, длина 4000 мм, с крепежными отверстиями.
47
62
82
102
122
142

TELEDOOR Фурнитура

Половой U-профиль алюминиевый,
длина 4000 мм, с крепежными отверстиями.
47
62
82
102
122
142

TELEDOOR Фурнитура

Декоративный U-профиль из оцинкованной стали с лаковым покрытием,
длина 4000 мм с крепежными отверстиями.
47
62
82
102
122
142

TELEDOOR Фурнитура

Половой уголок  из оцинкованной стали,
длина 4000 мм с крепежными отверстиями.
100
140
180

TELEDOOR Фурнитура

Крепежный уголок из оцинкованной стали, длина 4000 мм, с крепежными отверстиями.
40
60

TELEDOOR Фурнитура

Плоская накладка из оцинкованной стали с лаковым покрытием,
длина 4000 мм, с крепежными отверстиями.
40
60
80
100
120

TELEDOOR Фурнитура

Внутренний уголок из оцинкованной стали с лаковым покрытием,
длина 4000 мм, с крепежными отверстиями.
40
50

TELEDOOR Фурнитура

Внутренний уголок  из оцинкованной стали с лаковым покрытием,
длина 4000 мм, с крепежными отверстиями.

40
50


TELEDOOR Фурнитура

Внешний уголок из оцинкованной стали с лаковым покрытием,
длина 4000 мм, с крепежными отверстиями.
80
100
120
140
160
180

TELEDOOR Фурнитура

Внешний уголок из оцинкованной стали с лаковым покрытием,
длина 4000 мм, с крепежными отверстиями.
60
80
100
120
140
160
180

Стеллажи

Легкосборные стеллажные конструкции без болтовых соединений.Конструкция рамы: труба квадратного сечения 25х25 мм, торцы закрыты, снизу регулировочный болт. Перекладина из трубы овального сечения, шаг 160 мм.Полка-решетка: алюминиевый профиль 40х7 мм с запрессованными пластинами, расстояние 30 мм.

Teledoor Стеллаж

Полка: гнутая конструкция из листа 1,2 мм, при больших длинах и/или ширины усилены с внутренней стороны.

Дополнительные элементы:

Угловые
соединительные
Teledoor Стеллаж нерж. сталь
Скоба для
крепления
к стене
Teledoor Стеллаж нерж. сталь
Скобы Teledoor Стеллаж полиамид
Двойная
соединительная
скоба
Teledoor Стеллаж нерж. сталь
Крюки Teledoor Стеллаж нерж. сталь
Нижний

Teledoor Стеллаж нерж. сталь



Допустимые нагрузки для полок и полок-решеток

Длина полки (мм) 600 800 900 1000 1100 1200 1400 1500
Допустимая нагрузка 160 150 150 150 125 110 100 100

Оборудование электроподогрева грунта

TELEDOOR Оборудование электроподогрева грунта

Описание

Оборудование электроподогрева грунта укладывается между слоями пароизоляции и теплоизоляции. Трещины, а также другие дефекты бетонного основания не оказывают никакого воздействия на маты электроподогрева. Тефлоновая (FEP) изоляция проводов позволяет надолго и надежно защитить их от воздействия щелочной среды. Запаивание нагревающих проводов в жесткую ПВХ пленку обеспечивает дополнительную защиту.

Краткие характеристики

Электрические маты для предотвращения промерзания грунта соответствуют следующим характеристикам:

  • Нагревающие провода полностью запаяны в жесткую ПВХ пленку. Ширина мата 0,27 м.
  • Удельная мощность минимум 15 Вт/кв.м., плотность укладки максимум 0,9 м.
  • Длина "холодного" конца для подключения матов к блоку управления 30 м.
  • Блок управления с цифровой индикацией заданной и фактической температур или без цифровой индикации.
  • Тип нагревательных проводов - NH6YMY90 согласно DIN 57253.

Комплект поставки

В комплект поставки входит все необходимое для монтажа оборудования подогрева: нагревающие маты, соединительные провода требуемой длины, температурные датчики, блоки управления.

Фронты SK, SG

Teledoor Фронт SK SG

Teledoor предлагает обширный ассортимент стеклянных дверей для коммерческого и промышленного применения. Продукция соответствует последнему слову техники, а также всем требованиям техники безопасности.

Полотна дверей:

  • двухкамерный стеклопакет
  • внешнее стекло закаленное, толщина 4 мм.
  • низкотемпературные: трехкамерный стеклопакет, внешнее стекло со встроенным электроподогревом.
  • внешняя рама дверей из анодированного алюминия с электроподогревом.
  • все электрические соединения через разъемы.

Рама:

  • рама из анодированного алюминия, профили с холодопрерывающими вставками
  • низкотемпературное исполнение с электроподогревом.

Фурнитура:

  • магнитная уплотнительная резина
  • самозакрывающиеся петли
  • осветительная арматура, предварительно установлена на вертикальных стойках рамы.

Фронты WI

Teledoor Фронт WI

Полотна дверей:

  • однокамерный стеклопакет
  • внешнее стекло закаленное, толщина 4 мм
  • внешняя рама дверей из анодированного алюминия с электроподогревом.
  • все электрические соединения через разъемы.

Рама:

  • рама из анодированного алюминия, профили с холодопрерывающими вставками
  • низкотемпературное исполнение с электроподогревом.

Фурнитура:

  • магнитная уплотнительная резина
  • самозакрывающиеся петли
  • осветительная арматура, предварительно установлена на вертикаль-ных стойках рамы.

Фронты SK, SG

Teledoor Фронт SK SG

Полотна дверей:

  • однокамерный стеклопакет
  • внешнее стекло закаленное, толщина 4 мм
  • внешняя рама дверей из ПВХ

Рама:

  • рама из ПВХ

Фурнитура:

  • высокоэластичное боковое резиновое уплотнение
  • самозакрывающиеся

Стеллажи Blackload

TELEDOOR Стеллаж Blackload





Стеллажи для установки за стеклянными дверьми изготовлены из стали и покрыты эпоксидным лаком. Конструкция стеллажа не требует его крепления к стенам либо потолку камеры.
Рабочая поверхность стеллажей покрыта специальным составом облегчающим соскальзывание товара к покупателю, без добавления специальной смазки.





Стандартная комплектация:
Включает в себя 4 уровня полок для напитков с 7 шт.  разделителями, фронтальными ограничителями и ценниками.





Цвет:
светло-серый RAL 7035
черный RAL 9022





Размеры стоек (В х Г) 1.950 х 450 мм / 1.950 х 610 мм
Глубина рабочей поверхности стеллажа при этом 640 мм / 940 мм



Глубина 640 мм. Глубина 940 мм.

Информация

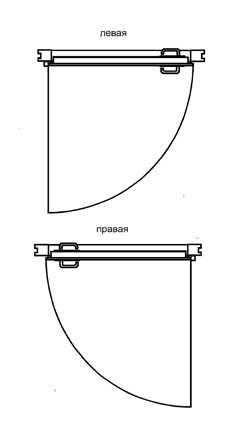

1. Притвор распашных дверей

Teledoor Оборудование

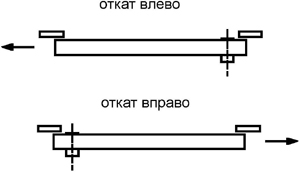

2. Направление отката откатных дверей

Teledoor Оборудование

3. Окна для подвесного пути в распашных дверях

Teledoor Оборудование

4. Стандартные типы поверхностей

хром-никелиевая нерж. сталь 0,8 мм, материал № 1.4301 пищевой алюминий, 0,8 мм, материал AlMg3 оцинк. сталь 0,63 мм покрытая полиэстерным лаком 25 мм.

5. Изоляция



Жесткая полиуретановая пена 100% - безфреоновая. Коэффициент теплопроводности:
К = l/S (Вт/К м2) например ISO 80
К = 0,025/0,08 = 0,31 Вт/К м2
Коэффициент l = 0,025 Вт/К м2 (при 100% - безфреоновой пене).
Толщина изоляции S [м]



6. Вес панелей (ориентировочно в кг/м2)

7. Окна для подвесного пути в откатных дверях

Teledoor Оборудование



Перейти к выбору холодильных камер
