Cреднетемпературные cплит-системы ZANOTTI

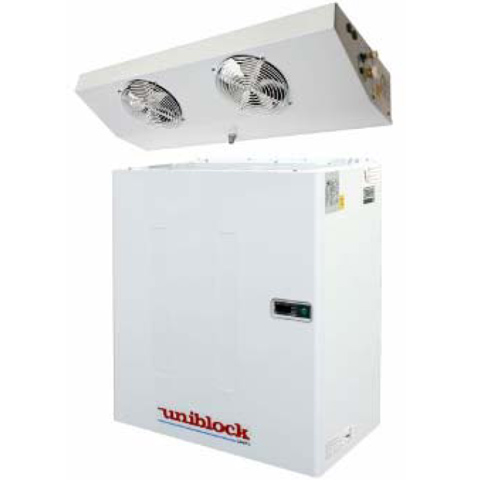

Сплит-системы ZANOTTI серии UNIBLOCK

Сплит-системы серии "ZM" производятся на заводе "Униблок" по лицензии фирмы "ZANOTTI" (Италия).

Сплит-системы серии "ZM" – фреоновая холодильная установка, предназначенная для поддержания заданного температурного режима в холодильных камерах (среднетемпературных объемом от 9 до 80 м3).

Основной особенностью этой холодильной установки является то, что она состоит из двух независимых блоков: внешний блок (компрессорно-конденсаторный агрегат) с контрольной панелью управления и внутренний блок (воздухоохладитель). Оба блока холодильной установки могут быть расположены на определенном расстоянии друг от друга. Сплит-система удобна для применения в холодильных камерах, где толщина стен не ограничена. Холодильная установка способна работать при внешней температуре до Тa= +45оС, с применяемыми хладагентами, R404a.

Сплит-системы серии "ZM" поставляются готовыми к эксплуатации, т.е. предварительно испытанными и заполненными хладагентом на заводе, с трубопроводами длиной 2,5 м. По желанию заказчика длина трубопровода может быть удлинена до определенного размера. Внешний блок монтируется на наружной стене камеры, в то время как внутренний блок - на потолке.

Сплит-системы серии "ZM" могут устанавливаться как в помещении, так и на улице (с зимним исполнением).

Зимнее исполнение заключается в следующем:

• в компрессор (не укомплектованный нагревателем картера) дополнительно устанавливается нагреватель картера,
• в наружный блок сплит-системы дополнительно устанавливается реле высокого давления для отключения вентиляторов конденсатора.

При изготовлении сплит-системы "ZANOTTI" были использованы высококачественные материалы самых лучших производителей.

Корпуса внешнего и внутреннего блоков изготовлены из съемных стальных пластин окрашенных белой эмалью, облегчающих доступ к внутренним частям блока.

Герметичный компрессор, охлаждаемый всасываемым газом, имеющий пускозащитную автоматику для защиты электродвигателя компрессора.

Дроссельным элементом является капиллярная трубка.

Теплообменные аппараты состоят из алюминиевой рамы, медных трубок и алюминиевого оребрения.

Электроприводные вентиляторы обеспечивают мощный поток воздуха, имея при этом низкий уровень шума.

Оттайка электрическая.

Контрольная панель управления полностью автоматизирована и контролирует все функции системы. Контрольная панель управления может быть перепрограммирована в соответствии с различными требованиями к системе. На контрольной панели имеется кнопка включения и выключения освещения в холодильной камере.

Программируются следующие функции:

• дифференциал термостата;
• мин/макс эксплуатационные значения;
• выбор цикла оттайки (ручной или автоматический), периодичность цикла, его продолжительность и температура при его завершении;
• установка режима "OFF time" (время вне работы) после цикла оттайки для того, чтобы позволить воде стечь;

Технические характеристики

Объем камеры указан при температуре в камере 0оС и температуре окружающей среды +30оС. Режим - хранение, грузооборот 10% от нормы загрузки.

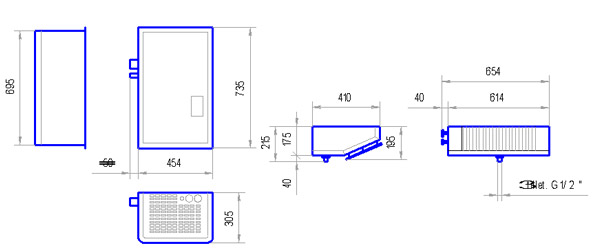

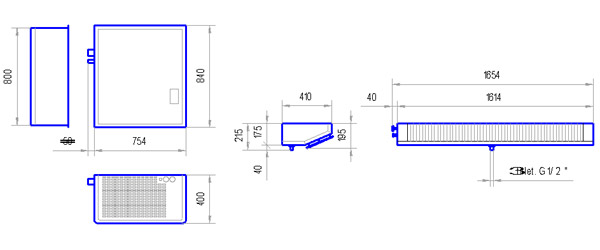

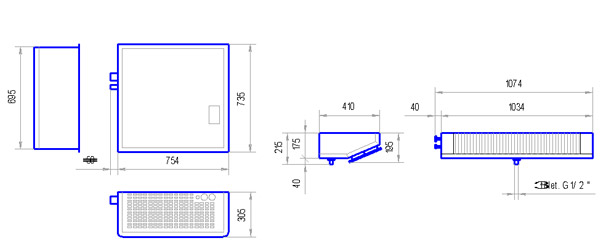

Размеры

ZM1

ZM2

ZM3

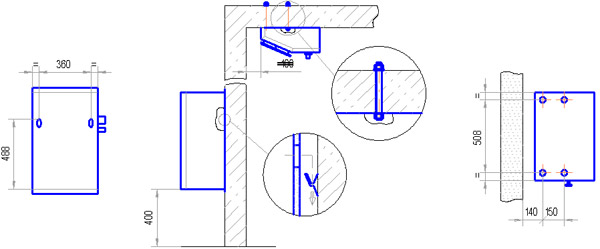

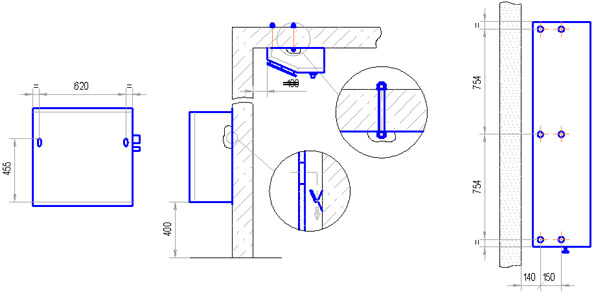

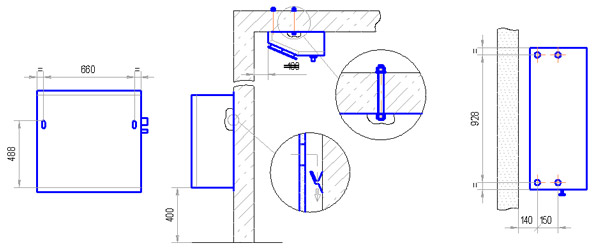

Схема монтажа

ZM1

ZM2

ZM3

При необходимости подбора сплит-системы обращайтесь к менеджерам отдела продаж.

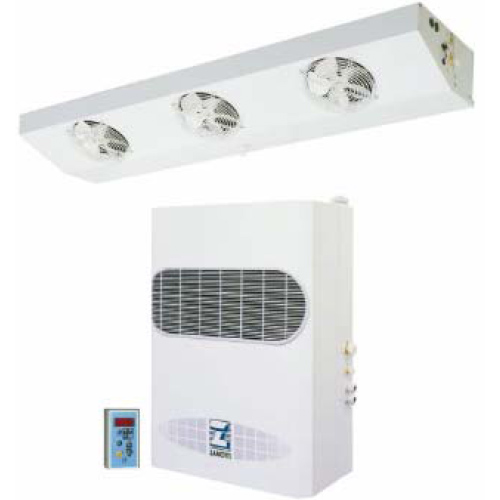

Сплит-системы ZANOTTI серии ZS

Стандартная линейка среднетемпературных сплит-систем Zanotti, серия ZS. Внешние корпуса всех моделей выполнены из оцинкованной стали с эпоксидным покрытием, корпус охладителя выполнен из стали с т.н. пластифицированным покрытием. Все отгружаемые агрегаты проходят 100% тест на функционирование на заводе изготовителе в Италии, заправлены хладагентом R404a и готовы к работе.

Основные преимущества сплит-систем ZANOTTI серии ZS:

• Стандартный блок управления Dixell XR70C, с отдельными кнопками вкл./выкл. питания и освещения

Кроме того, в стандартный комплект поставки входят:

• Все агрегаты укомплектованы по умолчанию гибкими фреоновыми трубопроводами, которые заправлены хладагентом и герметично закрыты мембранами. Данное решение позволяет избежать необходимости вакуумирования и заправки фреоном при монтаже.
• Лампа с плафоном для освещения камеры
• Электрическая оттайка
• Комплект проводов эл. питания (3 м) и освещения (1 м)
• Межблочный кабель длинной 3 м в комплекте с разъемами для быстрого соединения.
• Защитные прессостаты высокого давления для трехфазных агрегатов.

Как и другие семейства моноблоков, серия ZS может быть укомплектована следующими устройствами и опциями (за дополнительную плату):

• Блок контроля и защиты от перепадов напряжения и перекосов фаз
• Уличный комплект (обогреватель картера, обогреватель щитка управления, LP прессостат вентилятора конденсатора, комплект для вывода конденсата с подогревом)
• Защитный прессостат высокого давления для однофазных агрегатов
• Защитный прессостат низкого давления
• Прочие опции (за более подробной информацией обращайтесь в представительство Zanotti)

Сплит-система среднетемпературная серии ZS (настенный монтаж)

Средняя температура

Hi-end линейка среднетемпературных сплит-систем Zanotti, серия GS. Внешние корпуса всех моделей выполнены из оцинкованной стали с эпоксидным покрытием; корпус охладителя выполнен из т.н. стали с пластифицированным покрытием. Все отгружаемые агрегаты проходят 100% тест на функционирование на заводе изготовителе в Италии, заправлены хладагентом R404a и готовы к работе.

Основные преимущества серии GS по отношению к стандартной серии ZS, это:

1. Компактный дизайн, который стал возможен благодаря применению более эффективных теплообменников
2. Автоматическая сигнализация грязного конденсатора
3. Разработанный специально для Zanotti электронный блок управления (входит в стандартный комплект поставки) с удобным пользовательским интерфейсом, оптимизированными заводскими уставками и возможностью подключения ряда дополнительных устройств и функций (дистанционная панель управления, подключение в сеть мониторинга, и т.д.)

Все агрегаты укомплектованы по умолчанию гибкими фреоновыми трубопроводами, которые заправлены хладагентом и герметично закрыты мембранами. Данное решение позволяет избежать необходимости вакуумирования и заправки фреоном при монтаже.

В стандартный комплект поставки входят:

1. Гибкие фреоновые трубопроводы, заправленные хладагентом и не требующие специальных навыков при монтаже
2. Дистанционная панель управления с кабелем (5 м)
3. Электрическая оттайка
4. Дистанционная консоль блока управления
5. Лампа с плафоном для освещения камеры
6. Блок управления оснащен кнопками вкл./выкл. электропитания и света в камере
7. Комплект проводов э/питания (3 м) и освещения (1 м)
8. Межблочный кабель длинной 3 м в комплекте с разъемами для быстрого соединения
9. Защитные прессостаты высокого давления для трехфазных агрегатов

Как и другие семейства моноблоков, серия GS может быть укомплектована следующими устройствами и опциями (за дополнительную плату):

1. Блок контроля и защиты от перепадов напряжения и перекосов фаз
2. Уличный комплект (обогреватель картера, обогреватель щитка управления, LP прессостат либо регулятор скорости вращения вентилятора конденсатора, комплект для вывода конденсата с подогревом)
3. Защитный прессостат высокого давления для однофазных агрегатов
4. Защитный прессостат низкого давления
5. возможность исполнения наружного блока в шумоизолированном корпусе
6. возможность синхронизированной работы нескольких агрегатов в одной камере
7. возможность подсоединения дистанционной панели управления в комплекте с 10 м проводом
8. возможность применения водяного конденсатора
9. сигнализации повышения температуры в камере выше установленного значения
10. Прочие опции (за более подробной информацией обращайтесь в представительство Zanotti)

Сплит-системы среднетемпературные серии GS (настеннай монтаж)

Средняя температура
