Cреднетемпературные моноблоки ZANOTTI

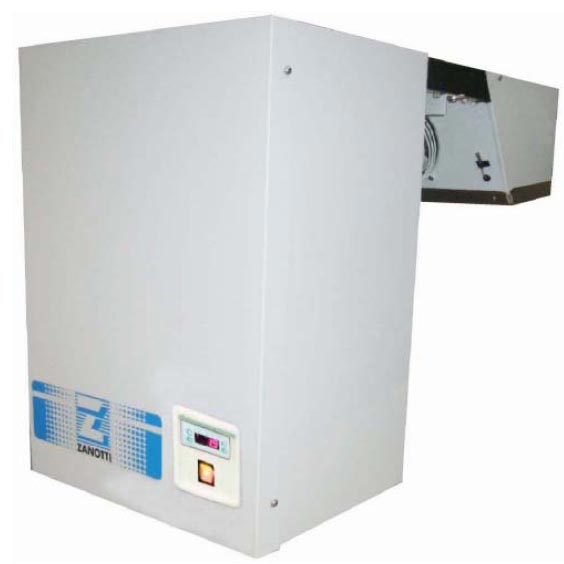

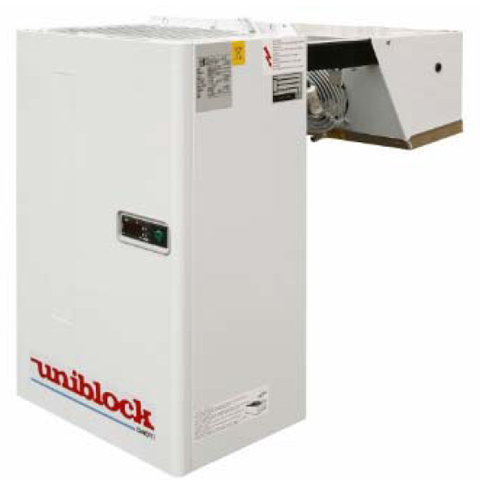

Моноблоки ZANOTTI серии UNIBLOCK

Моноблоки серии "ZM" производятся на заводе «Униблок» по лицензии фирмы "ZANOTTI" (Италия).

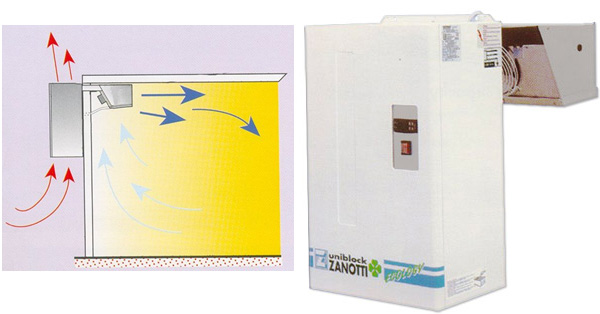

Моноблоки серии "ZM" – фреоновые холодильные установки предназначенные для поддержания заданного температурного режима в холодильных камерах небольшого объема (среднетемпературных объемом от 9 до 80 м3).

Моноблоки состоят из двух частей жестко связанных между собой: внешняя часть, в которой расположен компрессорно-конденсаторный агрегат, контрольная панель управления и внутренняя часть, в которой расположен воздухоохладитель.

Конструкция моноблока позволяет устанавливать его на любой из стен сборной холодильной камеры толщиной не более 120 мм. Он монтируется путем простого подвешивания в двух прорезях вертикальной панели стены камеры.

Холодильные установки изготовлены в соответствии с конструкцией специального модульного агрегата UNIBLOCK "ZANOTTI" S.p.A.

Наиболее важными преимуществами такого типа конструкции являются:

• компактные размеры,
• оригинальный дизайн,
• полное испытание оборудования в специально оборудованных холодильных камерах;
• поставка полностью подготовленного к эксплуатации оборудования (за исключением монтажа и электрических соединений),
• значительное уменьшение вибрации и шума

Моноблоки серии "ZM" имеют широкий модельный ряд. Моноблоки могут комплектоваться для установки, как в помещении, так и на улице (с зимним исполнением).

Зимнее исполнение заключается в следующем:

• в компрессор (не укомплектованный нагревателем картера) дополнительно устанавливается нагреватель картера,
• на моноблок дополнительно устанавливается реле высокого давления для отключения вентиляторов конденсатора,
• к контрольной панели управления дополнительно устанавливается подогрев микропроцессорного блока.

При изготовлении моноблока "ZANOTTI" были использованы высококачественные материалы самых лучших производителей.
Корпус моноблока изготовлен из съемных стальных пластин окрашенных белой эмалью, облегчающих доступ к внутренним частям моноблока.
Герметичный компрессор, охлаждаемый всасываемым газом, имеющий пускозащитную автоматику для защиты электродвигателя компрессора.
Дроссельным элементом является капиллярная трубка.
Теплообменные аппараты состоят из алюминиевой рамы, медных трубок и алюминиевого оребрения.
Электроприводные вентиляторы обеспечивают мощный поток воздуха, имея при этом низкий уровень шума.
Оттайка электрическая.
Контрольная панель управления полностью автоматизирована и контролирует все функции системы. Контрольная панель управления может быть перепрограммирована в соответствии с различными требованиями к системе. На контрольной панели имеется кнопка включения и выключения освещения в холодильной камере.

Программируются следующие функции:

• дифференциал термостата;
• мин/макс эксплуатационные значения;
• выбор цикла оттайки (ручной или автоматический), периодичность цикла, его продолжительность и температура при его завершении;
• установка режима "OFF time" (время вне работы) после цикла оттайки для того, чтобы позволить воде стечь;

Технические характеристики

Объем камеры указан при температуре в камере 0оС и температуре окружающей среды +30оС. Режим - хранение, грузооборот 10% от нормы загрузки.

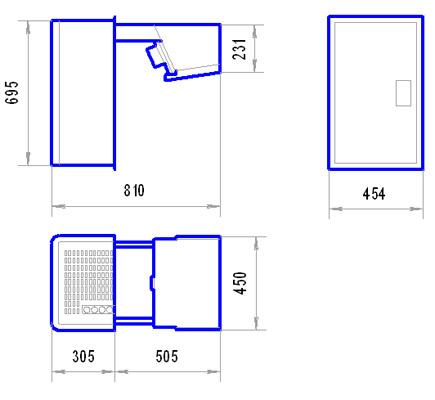

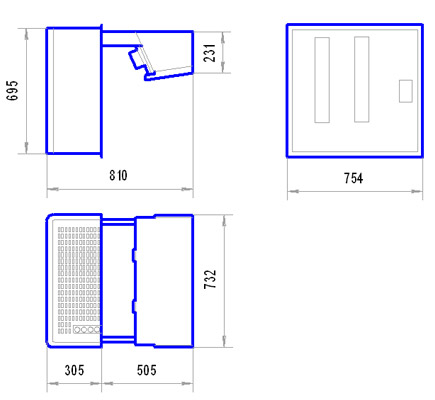

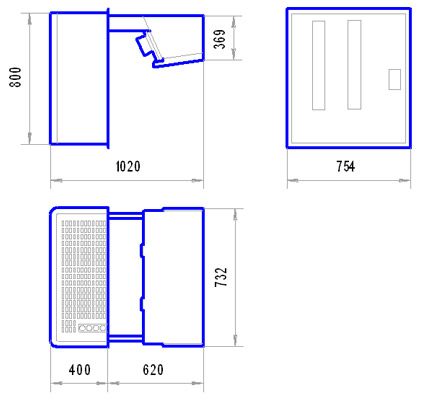

Размеры

ZM1

ZM2

ZM3

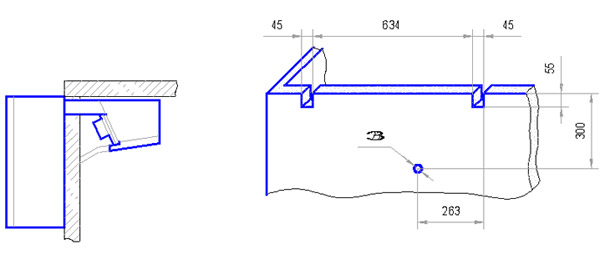

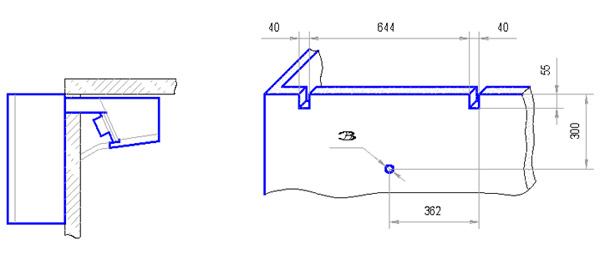

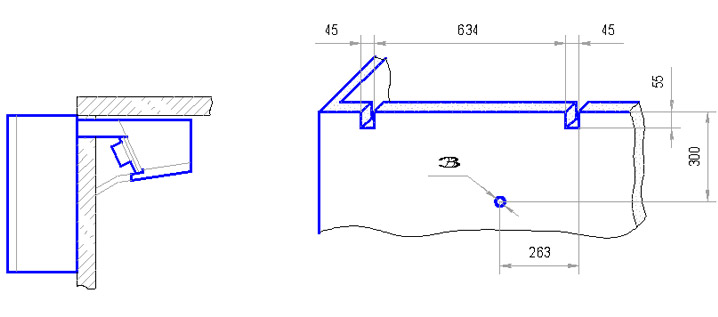

Схема монтажа

ZM1

ZM2

ZM3

При необходимости подбора моноблока обращайтесь к менеджерам отдела продаж.

Моноблоки ZANOTTI серии ZE

Новая линейка моноблоков Zanotti, серия ZE. Данная серия является оптимизированной, в конструктивном и технологическом отношении, версией хорошо известного модельного ряда ZM. Основные отличия - это более жесткая рамная конструкция корпуса, микроканальный алюминиевый конденсатор, стандартный контроллер типа Eliwell. Все моноблоки ZE предназначены для настенного монтажа (навесного типа). Электропитание 230/1/50 или 400/3/50. Диапазон температур окружающей среды при стандартном исполнении +5...+45°С (возможно также изготовление тропической версии, работающей при температуре о.с. до +50 °С). Все отгружаемые агрегаты проходят 100% тест на функционирование на заводе изготовителе в Италии, заправлены хладагентом R404a и готовы к работе.

В базовую стоимость включены следующие опции:

• Микроканальный аллюминевый конденсатор (аналогичный тем, что применяются в автомобильном производстве) обладает большей надежностью и эффективностью по сравнению с традиционным медно-аллюминиевымы теплообменниками
• Рамная конструкция обеспечивает необходимую жесткость даже при отсутствии задней стенки корпуса
• Стандартный и доступный на широком рынке электронный контроллер Eliwell EW974
• Электрическая оттайка
• Кнопка вкл./выкл. питания
• Кнопка вкл./выкл. света в камере
• Лампа с плафоном для освещения камеры
• Комплект проводов э/питания (3 м) и освещения (1 м)
• Ванна для сбора и выпаривания конденсата включена в базовую комплектацию
• Прессостат высокого давления для трехфазных агрегатов
• Корпус из оцинкованной стали с полимерным покрытием

Опции, включаемые за дополнительную плату:

1. Блок контроля и защиты от перепадов напряжения и перекосов фаз
2. Уличный комплект (обогреватель картера, обогреватель щитка управления, LP прессостат управления вентилятором конденсатора, дренажная система с подогревом для вывода конденсата за пределы камеры)

Моноблоки серии ZE (навесной монтаж)

Средняя температура

Опции

• Стоимость с НДС, Евро
• Напряжение отличное от стандартного - 5%
• Конденсатор с водяным охлаждением - 15%
• Прессостат высокого давления HP (фиксированная настройка) - 34,97
• Монитор для контроля напряжения - 99,90
• Прессостат вентилятора конденсатора - 75,00
• Деревянная упаковка - 3%
• Дезинфекция согласно ISPM15 - 1%
• ОПЦИИ рекомендуемы для установки оборудования на улице
• Обогрев картера компрессора - 55,00
• Обогрев эл. щита управления - 40,00
• Комплект для слива - 43,00

Стандартная комплектация:

Компрессор герметичный, фильтр-осушитель, кабель питания - 3 м, кабель освещения - 1 м, расширение с помощью капелярной трубки, система выпаривания конденсата в комплекте с ванночкой, оттайка горячим газом

Моноблоки ZANOTTI серии ZM

Стандартная линейка моноблоков Zanotti, серия ZM. Агрегаты данной серии предназначены для настенного монтажа «навесом, под потолок». Корпуса всех моделей выполнены из оцинкованной стали с эпоксидным покрытием. Все отгружаемые агрегаты проходят 100% тест на функционирование на заводе изготовителе в Италии, заправлены хладагентом R404a и готовы к работе.

Основные преимущества серии ZM:

Стандартный блок управления Dixell XR70C, с отдельными кнопками вкл./выкл питания и освещения Кроме того, в стандартный комплект поставки входят:

1. Лампа с плафоном для освещения камеры
2. Электрическая оттайка
3. Комплект проводов э/питания (3 м) и освещения (1 м)
4. Защитные прессостаты высокого давления для трехфазных агрегатов

Как и другие семейства моноблоков, серия ZM может быть укомплектована следующими устройствами и опциями (за дополнительную плату):

1. Блок контроля и защиты от перепадов напряжения и перекосов фаз
2. Уличный комплект (обогреватель картера, обогреватель щитка управления, LP прессостат вентилятора конденсатора, комплект для вывода конденсата с подогревом)
3. Защитный прессостат высокого давления для однофазных агрегатов
4. Защитный прессостат низкого давления
5. Ванна для сбора и автоматического выпаривания конденсата
6. Прочие опции (за более подробной информацией обращайтесь в представительство Zanotti)

Моноблоки серии ZM (навесной монтаж)

Средняя температура

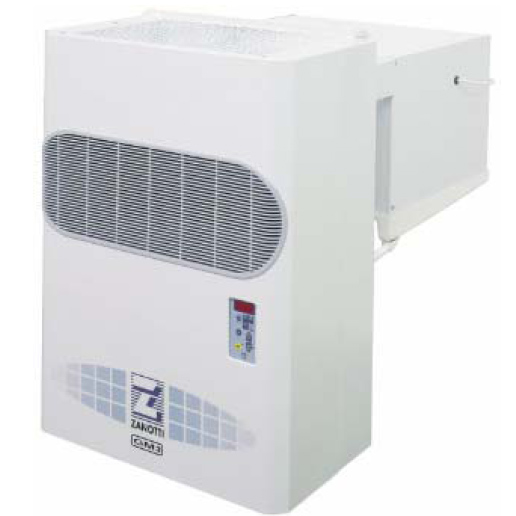

Моноблоки ZANOTTI серии GM

Основные преимущества серии моноблоков серии GM:

Компактный дизайн, который стал возможен благодаря применению более эффективных теплообменников
Автоматическая сигнализация грязного конденсатора

Все агрегаты, по умолчанию, оснащены системой оттайки горячими парами хладагента (горячим газом), что обеспечивает более эффективный и быстрый процесс по сравнению с электрической оттайкой

Разработанный специально для Zanotti электронный блок управления (входит в стандартный комплект поставки) с удобным пользовательским интерфейсом, оптимизированными заводскими уставками и возможностью подключения ряда дополнительных устройств и функций (дистанционная панель управления, подключение в сеть мониторинга, и т.д.)

Возможность настенного монтажа как «навесом, под потолок» (стандартное исполнение), так и непосредственно «через стену» (доп. опция)

В стандартный комплект поставки входят:

1. Автоматическая оттайка горячим газом
2. Ванна для сбора и выпаривания конденсата
3. Лампа с плафоном для освещения камеры
4. Блок управления оснащен кнопками вкл./выкл. электропитания и света в камере
5. Комплект проводов э/питания (3 м) и освещения (1 м)
6. Кабель для подключения датчика открытия двери камеры (3 м)
7. Кабель для подключения обогревателя двери камеры (3 м)
8. Защитные прессостаты высокого давления для трехфазных агрегатов

Как и другие семейства моноблоков, серия GS может быть укомплектована следующими устройствами и опциями (за дополнительную плату):

1. Блок контроля и защиты от перепадов напряжения и перекосов фаз
2. Уличный комплект (обогреватель картера, обогреватель щитка управления, LP прессостат либо регулятор скорости вращения вентилятора конденсатора, комплект для вывода конденсата с подогревом)
3. Защитный прессостат высокого давления для однофазных агрегатов
4. Защитный прессостат низкого давления
5. Возможность исполнения в шумоизолированном корпусе
6. Возможность объединения нескольких моноблоков в сеть для централизованного управления и Мониторинга параметров работы
7. Возможность синхронизированной работы нескольких агрегатов в одной камере
8. Возможность подсоединения дистанционной панели управления в комплекте с 10 м проводом
9. Возможность применения водяного конденсатора
10. Прочие опции (за более подробной информацией обращайтесь в представительство Zanotti)

Моноблоки серии GM (навесной монтаж)

Средняя температура

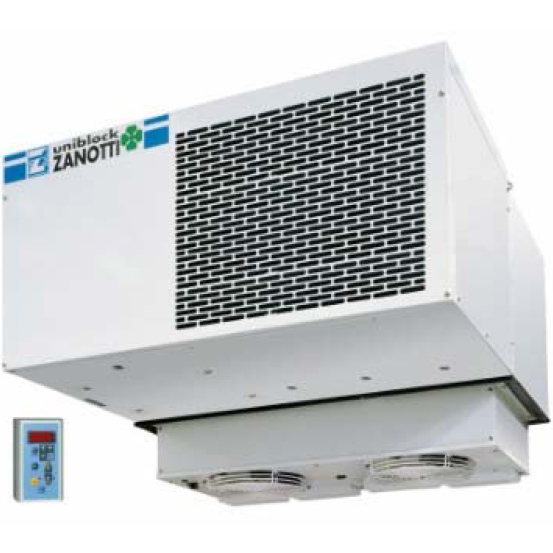

Моноблоки ZANOTTI серии SB

Моноблоки среднетемпературный Zanotti серии SB для потолочного монтажа - данный вариант позволяет увеличить полезный объем внутри камеры за счет более эффективного расположения испарителя, который фактически «утоплен» в потолочной панели. Корпуса всех моделей выполнены из оцинкованной стали с эпоксидным покрытием. Все отгружаемые агрегаты проходят 100% тест на функционирование на заводе изготовителе в Италии, заправлены хладагентом R404a и готовы к работе.

Основные преимущества серии SB:

1. Испаритель находится внутри теплоизолированного корпуса, что позволяет сэкономить пространство внутри камеры, но при этом избежать дополнительных теплопритоков, связанных с особенностями установки агрегата
2. Все агрегаты, по умолчанию, оснащены системой оттайки горячими парами хладагента (горячим газом), что обеспечивает более эффективный и быстрый процесс по сравнению с электрической оттайкой
3. Разработанный специально для Zanotti электронный блок управления (входит в стандартный комплект поставки) с удобным пользовательским интерфейсом, оптимизированными заводскими уставками и возможностью подключения ряда дополнительных устройств и функций (дистанционная панель управления, подключение в сеть мониторинга, и т.д.)

Кроме того, в стандартный комплект поставки входят:

1. Автоматическая оттайка горячим газом
2. Ванна для сбора и выпаривания конденсата
3. Лампа с плафоном для освещения камеры
4. Блок управления оснащен кнопками вкл./выкл. электропитания и света в камере
5. Комплект проводов э/питания (3 м) и освещения (1 м)
6. Защитные прессостаты высокого давления для трехфазных агрегатов
7. Дистанционная панель управления с кабелем (5 м)

Как и другие семейства моноблоков, серия SB может быть укомплектована дополнительными устройствами и опциями:

1. Блок контроля и защиты от перепадов напряжения и перекосов фаз
2. Уличный комплект (обогреватель картера, обогреватель щитка управления, LP прессостат либо регулятор скорости вращения вентилятора конденсатора, комплект для вывода конденсата с подогревом);
3. Защитный прессостат высокого давления для однофазных агрегатов
4. Защитный прессостат низкого давления
5. Возможность применения водяного конденсатора
6. Возможность подключения к сети мониторинга и удаленного доступа

Моноблок среднетемпературный серии SB (потолочный монтаж)

Средняя температура

Стандартная комплектация:

Компрессор герметичный, фильтр-осушитель, кабель питания - 3 м, кабель освещения - 1 м, плафон освещения, выносная панель освещения с кабелем - 5 м, расширение с помощью капелярной трубки, система удаления конденсата (ванночка выпаривания), оттайка горячим газом.
